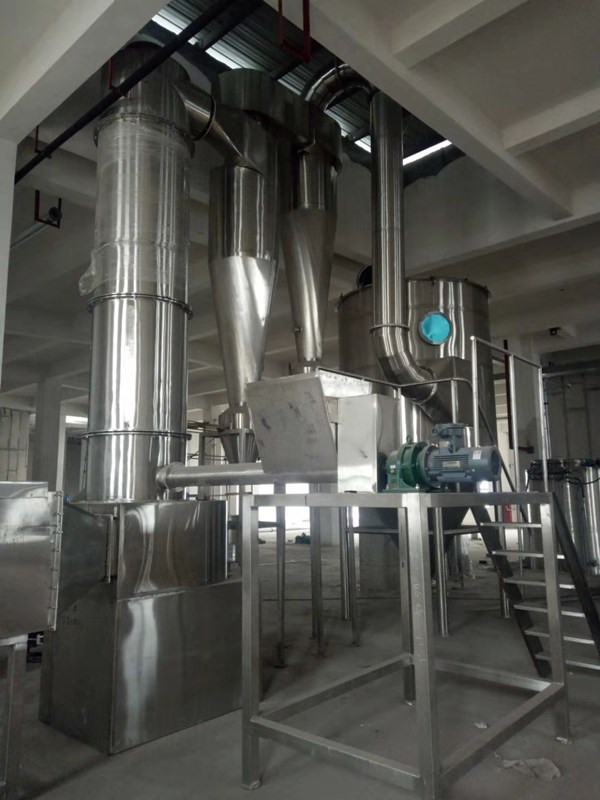

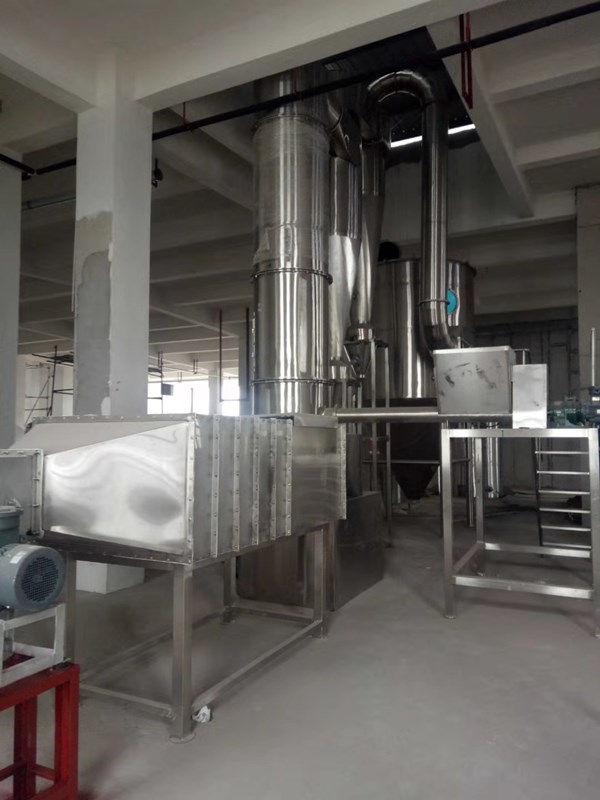

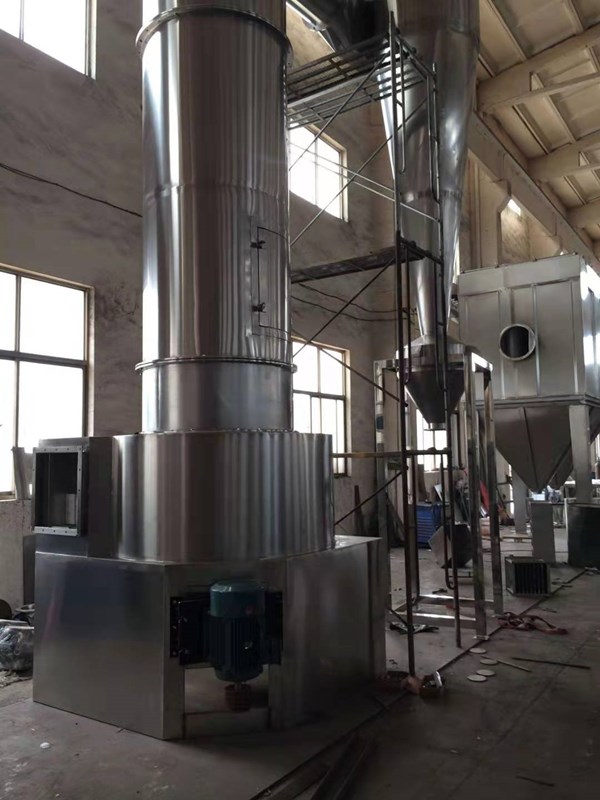

XSG系列旋轉閃蒸干燥機原理
熱空氣由入口管以適宜的噴動速度從干燥機底部進入攪拌粉 碎干燥室，對物料產生強烈的剪切、吹浮、旋轉作用，于是物料 受到離心、剪切、碰撞、摩擦而被微粒化，強化了傳質傳熱。在 干燥機底部，較大較濕的顆粒團在攪拌器的作用下被機械破碎， 濕含量較低、顆粒度較小的顆粒被旋轉氣流夾帶上升，在上升過 程中進一步干燥。由于氣固兩相作旋轉流動，固相慣性大于氣 相，固氣兩相間的相對速度較大，強化兩相間的傳質傳熱，所以 該機生產強度高。
XSG系列旋轉閃蒸干燥機特點
由于物料受到離心、剪切、碰撞、摩擦而被微粒化呈高度分散狀態及固氣兩相間的相對速度較大，強化了傳質傳熱，使該機生產強度高。
?干燥氣體逬入干燥機底部，產生強烈的旋轉氣流，對器壁上物料產生強烈的沖刷帶岀作用，消除粘壁現象。
?在干燥機底部高溫區，熱敏性物料不與熱表面直接接觸，并裝有特殊裝置，解決了熱敏性物料的焦化變色問題。
?由于干燥室內周向氣速高，物料停留時間短，達到高效、快速、小設備、大生產。
O干燥室上部加裝陶析環及旋流片可以控制出口物料的粒度及濕度，以達到不同物料的終水份粒度的要求。
XSG系列旋轉閃蒸干燥機適應物料
?無機類:硼酸、碳酸鈣、氫氧化物、硫酸銅、氧化鐵、碳酸釵、三氧化鐐，各種金屬氫氧化物，各種重金屬鹽、合成冰晶石等。 ?有機物:阿特拉津(農藥殺蟲劑)、月桂酸隔、苯甲酸、安息香酸、殺菌丹、草酸鈉、醋酸纖維素等。
?陶瓷類：高嶺土、二氧化硅、粘土。
?染料類：蔥醍、黑色氧化鐵、靛藍顏料、丁酸、氫氧化鈦、硫化鋅，各種偶氮染料中間體。
?食品類：大豆蛋白、膠凝淀粉、酒糟、小麥糖、小麥淀粉。
XSG系列旋轉閃蒸干燥機技術參數
型號Model | XSG-2 | XSG-4 | XSG-6 | XSG-8 | XSG-10 | XSG-12 | XSG-16 | XSG-20 |
主機內徑 ID of main machine(mm) | 200 | 400 | 600 | 800 | 1000 | 1200 | 1600 | 2000 |
風量 Air amount(m7h) | 350-500 | 1150-2000 | 2450-4500 | 4450-7550 | 7000-12500 | 10000-18000 | 18000-30500 | 50000-78000 |
蒸發水份 Evaporated moisture(kgZh) | 12-17 | 40-70 | 80-150 | 150-250 | 230-420 | 300-600 | 600-1000 | 1000-1500 |
裝機容量 Max equipped capacity(kW) | 10 | 20 | 40 | 65 | 90 | 135 | 270 | 430 |
高度Max.hight(m) | 4.0 | 4.8 | 5.8 | 6.4 | 7.1 | 7.8 | 8.5 | 10.1 |
占地面積 Occupied area(m') | 15 | 20 | 28 | 35 | 40 | 52 | 80 | 150 |
注：1.水分蒸發量是以進風溫度為180乞、出風溫度為80”C時每小時蒸發的水份。
2. 除以上型號外可為用戶作特殊設計。
3. 以上裝機容量為標準配套，根據物料不同功率配套可明顯減少。
XSG系列旋轉閃蒸干燥機處理物料及特點(以6型閃蒸為基準)
物料名稱 Name of raw material | 硬脂酸鋅 zinc stearate | 気氧化鋁 aluminum hydroxide | 碳酸鋅 zinc carbonate | 殺蟲單 insecticide | TMTD TMTD | DSD酸 DSD acid | 氧化鐵紅 Ferric oxide red | 二氧化銳 antimony dioxide | 氯化亞銅 cuprous chloride | 白炭黑 White carbon black |
進風溫度 T of air inlet(P) | 150 | 180 | 150 | 120 | 140 | 150 | 200 | 180 | 200 | 280 |
初含濕量 Primary moisture(%) | 80 | 55 | 80 | 30 | 65 | 60 | 60 | 45 | 30 | 85 |
終含濕量 Final moisture(%) | 0.5 | 1.5 | 1.0 | 1.0 | 0.5 | 0.5 | 0.5 | 1.0 | 3.0 | 5.0 |
實際干燥能力 Practical dry capactiy(kg/h) | 140-160 | 250-280 | 130-170 | 80-110 | 80-120 | 80-120 | 300-350 | 280-320 | 290-310 | 250-300 |
物料名稱 Name of raw material | 促進劑 ZDC accelerant | 油溶墨 oil soluble ink | 代酸猛鋅 subsititute zinc mangabate | 酰靑蘭 phthaloc yanin dye | 檸棕酸鈣 calcium citrate | 超細碳酸鈣 superfine calcium carbonate | 泥漿處理劑 slurry treatment agent | 二氣異氤尿酸鈉 sodium isocyanurate dioxide | 三氧異氤尿酸鈉 sodium isocyanurate trioxide |
進風溫度 T of air inlet(°C) | 150 | 150 | 120 | 150 | 140 | 160 | 200 | 180 | 150 |
初含濕量 Primary moisture(%) | 60 | 45 | 30 | 55 | 40 | 70 | 75 | 25 | 30 |
終含混量 Final moisture(%) | 0.5 | 2.0 | 1.0 | 1.0 | 1.0 | 1.5 | 5.0 | 0.2-2 | 1.0 |
實際干燥能力 Practical dry capactiy(kg/h) | 80-110 | 350-380 | 120-150 | 160-180 | 300-350 | 430-470 | 290-310 | 80-120 | 90-150 |
